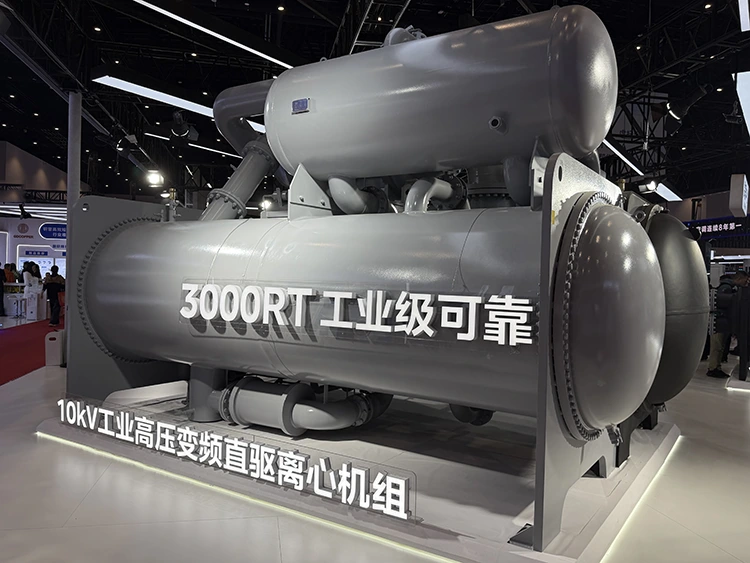

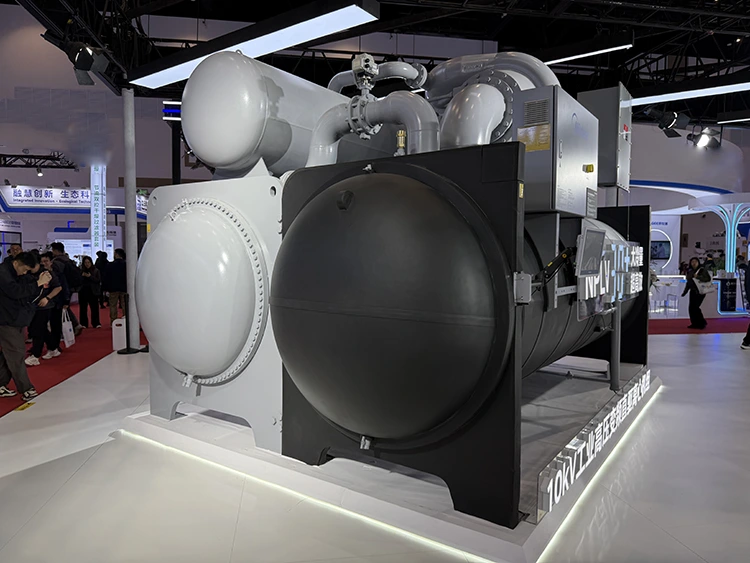

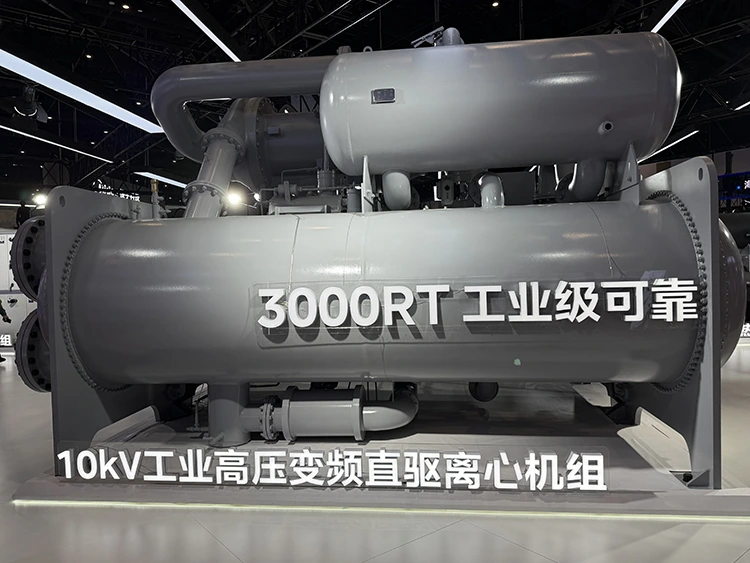

ম্যাগনেটিক লেভিটেশন সেন্ট্রিফিউগাল চিলার ইউনিট

Lynxcool-এর রেফ্রিজারেশন সলিউশন পোর্টফোলিওর মধ্যে, ম্যাগনেটিক লেভিটেশন সেন্ট্রিফিউগাল চিলার ইউনিট একটি স্বতন্ত্র স্ট্যান্ডার্ড পণ্য হিসাবে সরবরাহ করা হয় না। পরিবর্তে, এটি একটি ইন্টিগ্রেটেড রেফ্রিজারেশন সিস্টেমের মধ্যে একটি কোর কুলিং সোর্স মডিউল হিসাবে কাজ করে। প্রকল্পের কুলিং লোডের প্রয়োজনীয়তা, বার্ষিক লোডের পরিবর্তন, শীতল জলের অবস্থা এবং টার্মিনাল সরঞ্জাম কনফিগারেশনের উপর ভিত্তি করে, Lynxcool সম্পূর্ণ সিস্টেম ইঞ্জিনিয়ারিং প্রদান করে, যার মধ্যে রয়েছে চিলার নির্বাচন, পাইপিং ডিজাইন, হাইড্রোলিক গণনা এবং নিয়ন্ত্রণ কৌশল উন্নয়ন।

চিলারের প্রযুক্তিগত কর্মক্ষমতা এবং রেফ্রিজারেশন সিস্টেম ইঞ্জিনিয়ারিং এবং প্রকল্প বাস্তবায়নে Lynxcool-এর অভিজ্ঞতা উভয় থেকেই গ্রাহকদের কাছে পৌঁছে দেওয়া চূড়ান্ত মূল্য।

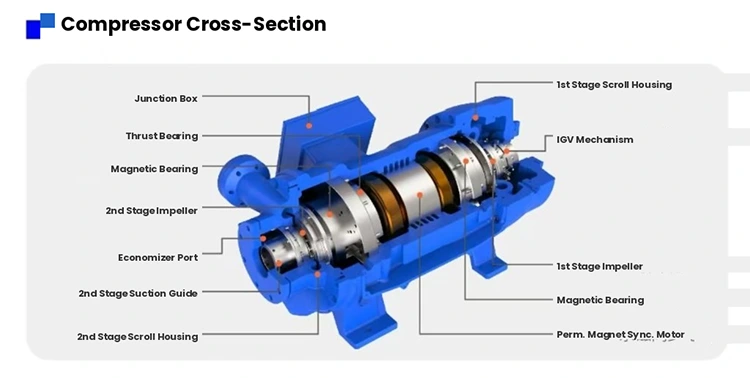

কম্প্রেসার কাঠামো: চৌম্বক বিয়ারিং এবং স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর

কম্প্রেসার হল সেন্ট্রিফিউগাল চিলারের মূল উপাদান। চৌম্বকীয় লেভিটেশন সেন্ট্রিফুগাল কম্প্রেসার একটি সক্রিয় চৌম্বক ভারবহন সিস্টেম ব্যবহার করে, যা অপারেশন চলাকালীন ইলেক্ট্রোম্যাগনেটিক বলের মাধ্যমে কেন্দ্রের অবস্থানে রটারকে সাসপেন্ড করে। যেহেতু রটার এবং স্টেটরের মধ্যে কোনও শারীরিক যোগাযোগ নেই, তাই ঘূর্ণায়মান উপাদানগুলির মধ্যে যান্ত্রিক ঘর্ষণ দূর হয়।

চৌম্বক ভারবহন সিস্টেম রিয়েল টাইমে রটার অবস্থান নিরীক্ষণ করতে স্থানচ্যুতি সেন্সর ব্যবহার করে। কন্ট্রোলার সেন্সর ফিডব্যাক অনুযায়ী ইলেক্ট্রোম্যাগনেটিক কয়েলের মাধ্যমে প্রবাহিত কারেন্টকে সামঞ্জস্য করে, অপারেশন চলাকালীন ডিজাইন করা লেভিটেশন ক্লিয়ারেন্সের মধ্যে রটার বজায় রাখে।

কম্প্রেসার একটি স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর (PMSM) দ্বারা চালিত হয়। স্থায়ী চুম্বকগুলি রটারের ভিতরে এম্বেড করা হয় এবং সক্রিয় স্টেটর দ্বারা উত্পন্ন ঘূর্ণমান চৌম্বক ক্ষেত্র সরাসরি রটারকে চালিত করে। মোটর এবং ইম্পেলার একটি সরাসরি সমাক্ষীয় কাঠামোর মাধ্যমে সংযুক্ত থাকে, যা ঐতিহ্যগত গতি-বর্ধমান গিয়ার এবং কাপলিংগুলিকে বাদ দেয়।

ট্রান্সমিশন স্ট্রাকচার সহজ করার মাধ্যমে, যান্ত্রিক চলমান অংশের সংখ্যা হ্রাস করা হয়, যখন গিয়ার ট্রান্সমিশনের কারণে যান্ত্রিক ক্ষতি, কম্পন এবং অপারেটিং শব্দ এড়ানো হয়।

ইম্পেলার একটি ত্রিমাত্রিক প্রবাহ নকশা গ্রহণ করে। কম্পিউটেশনাল ফ্লুইড ডাইনামিকস (CFD) অপ্টিমাইজেশানের মাধ্যমে, ব্লেড প্রোফাইল এবং ফ্লো চ্যানেল জ্যামিতি হাই-স্পিড রোটেশনের সময় গ্যাস কম্প্রেশন দক্ষতা উন্নত করার জন্য ডিজাইন করা হয়েছে।

হিমায়ন চক্র এবং তাপ বিনিময় সিস্টেম

ইউনিটটি একটি বাষ্প সংকোচন হিমায়ন চক্র গ্রহণ করে, যেখানে রেফ্রিজারেন্ট একটি বদ্ধ ব্যবস্থার মধ্যে চারটি প্রক্রিয়া সম্পন্ন করে: কম্প্রেশন, ঘনীভবন, প্রসারণ এবং বাষ্পীভবন।

বাষ্পীভবন একটি প্লাবিত টাইপ বা পতনশীল ফিল্ম হিট এক্সচেঞ্জার ডিজাইন গ্রহণ করে। ঠাণ্ডা জল টিউবের ভিতরে প্রবাহিত হয়, যখন রেফ্রিজারেন্ট শেলের পাশে সঞ্চালিত হয়। তরল রেফ্রিজারেন্ট বাষ্পীভবনের শেলের পাশের ঠাণ্ডা জল থেকে তাপ শোষণ করে এবং বাষ্পে পরিণত হয়, ঠান্ডা জলের তাপমাত্রা পূর্বনির্ধারিত মান পর্যন্ত হ্রাস করে।

উচ্চ-দক্ষতা তাপ স্থানান্তর টিউব বাষ্পীভবন ভিতরে ইনস্টল করা হয়. তাপ স্থানান্তর এলাকা বৃদ্ধি এবং ফুটন্ত তাপ স্থানান্তর কর্মক্ষমতা উন্নত করার জন্য টিউবের বাইরের পৃষ্ঠ বিশেষভাবে চিকিত্সা করা হয়।

কম্প্রেসার বাষ্পীভবনে উত্পন্ন নিম্ন-তাপমাত্রা এবং নিম্ন-চাপের রেফ্রিজারেন্ট বাষ্প আঁকে। উচ্চ-গতির ঘূর্ণায়মান ইম্পেলার দ্বারা সংকুচিত হওয়ার পরে, রেফ্রিজারেন্ট উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের গ্যাসে পরিণত হয় এবং কনডেন্সারে প্রবেশ করে।

কনডেন্সার সাধারণত একটি জল-ঠান্ডা শেল-এবং-টিউব গঠন গ্রহণ করে। শীতল জল টিউবের ভিতরে প্রবাহিত হয়, যখন রেফ্রিজারেন্ট শেলের পাশে ঘনীভূত হয় এবং তাপ ছেড়ে দেয়, উচ্চ-চাপের গ্যাস থেকে উচ্চ-চাপের তরলে পরিবর্তিত হয়।

কনডেনসার হিট ট্রান্সফার টিউবগুলিও উচ্চ-দক্ষ থ্রেডেড টিউব বা উন্নত পৃষ্ঠের টিউবগুলির সাথে ডিজাইন করা হয়েছে যাতে তাপ বিনিময় কার্যক্ষমতা উন্নত করা যায় এবং জল-পার্শ্বের চাপ কমানো যায়।

উচ্চ-চাপের তরল রেফ্রিজারেন্ট সম্প্রসারণ ডিভাইসের মধ্য দিয়ে যায়, যেমন একটি ইলেকট্রনিক সম্প্রসারণ ভালভ বা স্থির ছিদ্র, যেখানে বাষ্পীভবনে প্রবেশ করার আগে চাপ এবং তাপমাত্রা হ্রাস করা হয়। এটি হিমায়ন চক্র সম্পূর্ণ করে।

মূল প্রযুক্তিগত বিশেষ উল্লেখ

তেল-মুক্ত অপারেশন এবং তাপ স্থানান্তর দক্ষতা

প্রথাগত স্ক্রু বা সেন্ট্রিফিউগাল কম্প্রেসারগুলি বিয়ারিং এবং ঘূর্ণায়মান উপাদানগুলির মধ্যে ঘর্ষণ কমাতে লুব্রিকেটিং তেলের উপর নির্ভর করে। অপারেশন চলাকালীন, একটি নির্দিষ্ট পরিমাণ তেল রেফ্রিজারেন্টের সাথে রেফ্রিজারেশন সার্কিটে প্রবেশ করতে পারে এবং বাষ্পীভবন এবং কনডেন্সারের মাধ্যমে সঞ্চালিত হতে পারে।

বাষ্পীভবনের নিম্ন-তাপমাত্রার দিকে, তৈলাক্ত তেলের সান্দ্রতা বৃদ্ধি পায় এবং তাপ স্থানান্তর টিউবের পৃষ্ঠে জমা হতে পারে, অতিরিক্ত তাপ প্রতিরোধের সৃষ্টি করে। এটি বাষ্পীভবন দক্ষতা হ্রাস করে এবং ধীরে ধীরে চিলারের তাপ স্থানান্তর কার্যকারিতাকে প্রভাবিত করে।

অপারেটিং দক্ষতা বজায় রাখার জন্য, প্রচলিত সিস্টেমে সাধারণত তেল বিভাজক, তেল রিটার্ন সিস্টেম এবং হিট এক্সচেঞ্জার টিউব পরিষ্কারের নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়।

চৌম্বকীয় লেভিটেশন কম্প্রেসার তৈলাক্তকরণ তেল ছাড়াই কাজ করে। যেহেতু কোন তেল রেফ্রিজারেশন সার্কিটে প্রবেশ করে না, তাই বাষ্পীভবন এবং কনডেন্সারের তাপ স্থানান্তর পৃষ্ঠগুলি সরঞ্জামের পরিষেবা জীবনের সময় পরিষ্কার থাকে।

ফলস্বরূপ, তেল দূষণের কারণে তাপ স্থানান্তর কর্মক্ষমতা ধীরে ধীরে হ্রাস পায় না। স্বাভাবিক অপারেটিং অবস্থার অধীনে, শীতল করার ক্ষমতা এবং শক্তি দক্ষতা অনুপাত বেশ কয়েক বছর অপারেশনের পরে ফ্যাক্টরি-রেটেড মানগুলির কাছাকাছি থাকতে পারে।

পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ এবং ক্ষমতা নিয়ন্ত্রণ

প্রকৃত শীতল চাহিদা অনুযায়ী কম্প্রেসার গতি সামঞ্জস্য করতে চিলার পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ প্রযুক্তি ব্যবহার করে।

কন্ট্রোলার ক্রমাগত ঠাণ্ডা জলের আউটলেট তাপমাত্রাকে প্রিসেট মানের সাথে তুলনা করে এবং বর্তমান লোডের প্রয়োজনীয়তার সাথে মেলে কম্প্রেসার মোটরের গতি সামঞ্জস্য করে। আংশিক লোড অবস্থার অধীনে, মোটর রেট করা গতির নিচে কাজ করে, ইমপেলারের গতি এবং কম্প্রেসার ক্ষমতা হ্রাস করে। ঘূর্ণন গতি কমে যাওয়ায় বিদ্যুৎ খরচ উল্লেখযোগ্যভাবে কমে যায়।

বৈদ্যুতিন সংকেতের মেরু বদল PID নিয়ন্ত্রণ অ্যালগরিদম এবং লোড পূর্বাভাস ফাংশন সংহত করে। ঠান্ডা জলের তাপমাত্রা পরিবর্তনের হার বিশ্লেষণ করে, নিয়ন্ত্রণ ব্যবস্থা ঘন ঘন স্টার্ট-স্টপ অপারেশন এবং বড় তাপমাত্রার ওঠানামা প্রতিরোধ করতে কম্প্রেসার গতি গতিশীলভাবে সামঞ্জস্য করে।

একবার ঠাণ্ডা জলের তাপমাত্রা সেট পয়েন্টে পৌঁছে গেলে, ইউনিটটি কম গতির স্তরে কাজ চালিয়ে যেতে পারে, শক্তি খরচ কমিয়ে স্থিতিশীল আউটলেট জলের তাপমাত্রা বজায় রাখতে পারে।

তুলনা: SMP সিরিজ বনাম প্রচলিত সেন্ট্রিফুগাল চিলার

ইভাপোরেটর এবং কনডেনসার নির্বাচন

বাষ্পীভবন এবং কনডেন্সারের তাপ স্থানান্তর এলাকা সরাসরি চিলারের শীতল করার ক্ষমতা এবং শক্তি দক্ষতাকে প্রভাবিত করে। প্রজেক্ট ডিজাইনের সময়, Lynxcool গ্রাহকের ঠাণ্ডা পানির ইনলেট এবং আউটলেটের তাপমাত্রা, শীতল পানির অবস্থা, পানির গুণমানের প্রয়োজনীয়তা এবং ফাউলিং ফ্যাক্টর অনুযায়ী হিট এক্সচেঞ্জার নির্বাচন করে এবং কনফিগার করে।

উচ্চতর ইনলেট জলের তাপমাত্রা বা নিম্ন ঠাণ্ডা জলের আউটলেট তাপমাত্রার প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য, বাষ্পীভবনকে একটি বৃহত্তর তাপ স্থানান্তর এলাকা দিয়ে ডিজাইন করা যেতে পারে যাতে রেফ্রিজারেন্ট বাষ্পীভবন তাপমাত্রা এবং ঠাণ্ডা জলের আউটলেট তাপমাত্রার মধ্যে একটি উপযুক্ত তাপমাত্রার পার্থক্য বজায় রাখা যায়, সাধারণত 4-6℃ এর মধ্যে।

উচ্চ জলের কঠোরতা সহ এলাকায় অবস্থিত প্রকল্পগুলির জন্য, কনডেনসার টিউব প্রাচীর বেধ এবং অভ্যন্তরীণ জলের বেগ স্কেল গঠন কমাতে এবং ক্ষয় ঝুঁকি কমাতে অপ্টিমাইজ করা যেতে পারে।

ক্লিনিং পোর্টগুলি কনডেন্সার ওয়াটার বক্সের উভয় প্রান্তে সংরক্ষিত থাকে, যা ভবিষ্যতে রক্ষণাবেক্ষণের সময় সুবিধাজনক যান্ত্রিক পরিষ্কার বা রাসায়নিক পরিষ্কারের অনুমতি দেয়।

ইলেকট্রনিক সম্প্রসারণ ভালভ এবং রেফ্রিজারেন্ট প্রবাহ নিয়ন্ত্রণ

ইউনিটটি ঐতিহ্যগত তাপ সম্প্রসারণ ভালভ বা স্থির ছিদ্র ডিভাইসের পরিবর্তে একটি ইলেকট্রনিক সম্প্রসারণ ভালভ ব্যবহার করে। একটি স্টিপার মোটর দ্বারা চালিত, ভালভ সুই অবস্থান অবিকল রেফ্রিজারেন্ট প্রবাহ নিয়ন্ত্রণ করতে সামঞ্জস্য করা যেতে পারে।

নিয়ন্ত্রণ ব্যবস্থা রিয়েল-টাইম অপারেটিং পরামিতি অনুযায়ী ইলেকট্রনিক সম্প্রসারণ ভালভের খোলার ডিগ্রি নিয়ন্ত্রণ করে, যার মধ্যে বাষ্পীভবন আউটলেট রেফ্রিজারেন্ট সুপারহিট, কম্প্রেসার সাকশন চাপ এবং স্রাব তাপমাত্রা অন্তর্ভুক্ত রয়েছে।

ক্রমাগত রেফ্রিজারেন্ট প্রবাহ সামঞ্জস্য করে, সিস্টেমটি নিশ্চিত করে যে রেফ্রিজারেন্ট সরবরাহ বর্তমান শীতল লোডের সাথে মেলে এবং বাষ্পীভবনকারী তাপ স্থানান্তর এলাকাটিকে সম্পূর্ণরূপে ব্যবহার করার অনুমতি দেয়।

বৈদ্যুতিন সম্প্রসারণ ভালভ দ্রুত প্রতিক্রিয়া গতি এবং একটি বিস্তৃত সমন্বয় পরিসীমা প্রদান করে। স্টার্টআপের সময়, কম্প্রেসারে তরল রেফ্রিজারেন্ট প্রবেশের ঝুঁকি কমাতে এটি ধীরে ধীরে রেফ্রিজারেন্ট প্রবাহ বাড়ায়।

আংশিক লোড অপারেশনের অধীনে, স্থিতিশীল বাষ্পীভবন অবস্থা এবং দক্ষ তাপ স্থানান্তর কর্মক্ষমতা নিশ্চিত করতে ভালভ একটি উপযুক্ত খোলার অবস্থান বজায় রাখে।

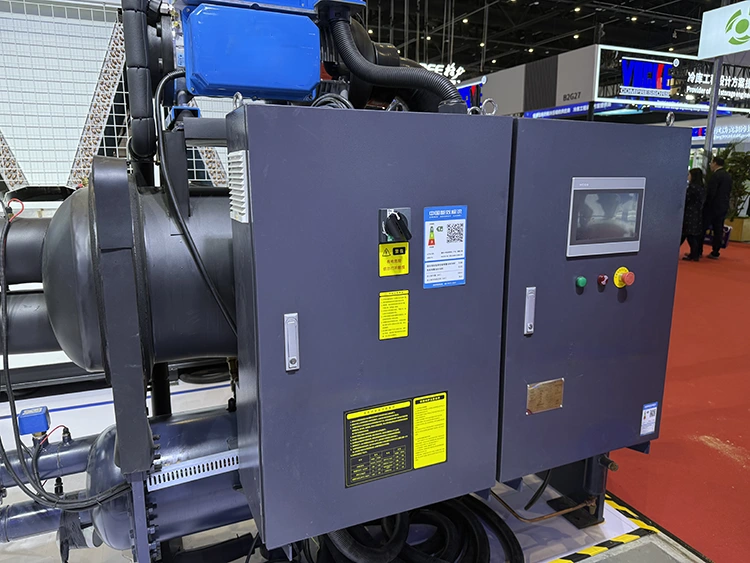

ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম

চিলার কন্ট্রোল সিস্টেমটি একটি শিল্প-গ্রেড পিএলসি প্ল্যাটফর্মের উপর ভিত্তি করে তৈরি করা হয়েছে এবং এটি একটি টাচস্ক্রিন মানব-মেশিন ইন্টারফেস (HMI) দিয়ে সজ্জিত।

কন্ট্রোল লজিকের মধ্যে রয়েছে কম্প্রেসার স্টার্ট এবং স্টপ কন্ট্রোল, স্পিড রেগুলেশন, এক্সপেনশন ভালভ অ্যাডজাস্টমেন্ট, ঠাণ্ডা ওয়াটার পাম্প ইন্টারলক, ফ্রিজ প্রোটেকশন, হাই এবং লো প্রেসার প্রোটেকশন, ডিসচার্জ টেম্পারেচার প্রোটেকশন, ওভারলোড প্রোটেকশন, ফেজ লস প্রোটেকশন এবং ওয়াটার ফ্লো সুইচ মনিটরিং।

অপারেটিং প্যারামিটারগুলি নিয়ন্ত্রণ ইন্টারফেসের মাধ্যমে রিয়েল টাইমে প্রদর্শিত এবং রেকর্ড করা হয়, যার মধ্যে রয়েছে:

ঠান্ডা জলের খাঁড়ি এবং আউটলেট তাপমাত্রা

কুলিং ওয়াটার ইনলেট এবং আউটলেট তাপমাত্রা

বাষ্পীভবন চাপ

ঘনীভূত চাপ

স্রাবের তাপমাত্রা

মোটর কারেন্ট

বিয়ারিং ক্লিয়ারেন্স

ভারবহন তাপমাত্রা

কম্পন মান

কম্প্রেসার গতি

অপারেটিং ঘন্টা

কন্ট্রোল সিস্টেম স্ট্যান্ডার্ড কমিউনিকেশন প্রোটোকল সমর্থন করে, যার মধ্যে রয়েছে Modbus RTU এবং ঐচ্ছিক Modbus TCP/IP। এটি বিল্ডিং অটোমেশন সিস্টেম (BAS) বা ফ্যাক্টরি এনার্জি ম্যানেজমেন্ট সিস্টেম (EMS) এর সাথে ডেটা বিনিময় করতে পারে।

দূরবর্তী পর্যবেক্ষণ তারযুক্ত নেটওয়ার্ক বা 4G বেতার মডিউল মাধ্যমে অর্জন করা যেতে পারে. অপারেশন কর্মীরা দূরবর্তীভাবে সরঞ্জামের স্থিতি পরীক্ষা করতে পারে, ফল্ট অ্যালার্ম পেতে পারে এবং সরঞ্জামের সাইটে শারীরিকভাবে উপস্থিত না হয়ে অপারেটিং পরামিতিগুলি সামঞ্জস্য করতে পারে।

কুলিং ওয়াটার সিস্টেম অভিযোজনযোগ্যতা এবং অপারেটিং রেঞ্জ

চৌম্বকীয় লেভিটেশন সেন্ট্রিফিউগাল চিলারের জল প্রবেশের তাপমাত্রার অবস্থার শীতল করার জন্য একটি বিস্তৃত অপারেটিং পরিসীমা রয়েছে। যখন শীতল জলের তাপমাত্রা তুলনামূলকভাবে কম হয়, যেমন শীতকালীন বা ক্রান্তিকালীন ঋতুতে, ইউনিটটি কম ঘনীভূত চাপে কাজ করতে পারে, যার ফলে কম্প্রেসার শক্তি খরচ কমে যায়।

কনডেন্সার চাপ নিয়ন্ত্রণ ফাংশন স্থিতিশীল অপারেশন নিশ্চিত করে যখন শীতল জলের তাপমাত্রা নকশা অবস্থার চেয়ে কম হয়। কন্ট্রোল সিস্টেম রেফ্রিজারেন্ট মাইগ্রেশন বা অত্যধিক কম কম্প্রেশন অনুপাত দ্বারা সৃষ্ট অস্থির অপারেশন প্রতিরোধ করে।

কম্প্রেসার মডেল এবং রেফ্রিজারেন্ট প্রকারের উপর নির্ভর করে সর্বাধিক অনুমোদিত শীতল জলের প্রবেশের তাপমাত্রা সাধারণত 35-38 ℃ হয়।

ঠাণ্ডা জলের আউটলেট তাপমাত্রা সেটিং পরিসীমা সাধারণত 5-20 ℃ হয়। স্ট্যান্ডার্ড এয়ার-কন্ডিশনিং অ্যাপ্লিকেশনের জন্য, সাধারণ ঠাণ্ডা জলের অবস্থা হল 7℃ আউটলেট জল এবং 12℃ রিটার্ন ওয়াটার। শিল্প প্রক্রিয়া শীতল করার জন্য, আউটলেট তাপমাত্রা সাধারণত 5-10 ℃ রেঞ্জের মধ্যে প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে।

সার্জ কন্ট্রোল এবং অপারেটিং স্থায়িত্ব

সেন্ট্রিফিউগাল কম্প্রেসার কম-লোড অপারেশন বা উচ্চ ঘনীভূত চাপের অধীনে ঢেউয়ের অবস্থা অনুভব করতে পারে। ইম্পেলার আউটলেটে বায়ুপ্রবাহ বিপরীত হলে চাপের ওঠানামা এবং অস্থির কম্প্রেসার অপারেশনের কারণ হয়ে উঠলে উত্থান ঘটে। গুরুতর ক্ষেত্রে, ক্রমাগত সার্জ অপারেশন ইমপেলারের ক্ষতি করতে পারে।

চৌম্বকীয় লেভিটেশন সেন্ট্রিফুগাল কম্প্রেসার ঢেউ প্রতিরোধ করতে সক্রিয় নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করে। নিয়ন্ত্রক ক্রমাগত অপারেটিং পরামিতি নিরীক্ষণ করে, যার মধ্যে মোটর বর্তমান, সংকোচকারী গতি, সাকশন চাপ এবং স্রাব চাপ রয়েছে।

যখন অপারেটিং পয়েন্টটি ঢেউয়ের সীমানায় পৌঁছায়, তখন নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয়ভাবে কম্প্রেসার গতি বা ইনলেট গাইড ভ্যানের অবস্থান (যদি সজ্জিত থাকে) সামঞ্জস্য করে অপারেটিং অবস্থাটিকে একটি স্থিতিশীল পরিসরে ফিরিয়ে আনতে।

অস্বাভাবিক অবস্থার অধীনে, যেমন অত্যধিক শীতল জলের তাপমাত্রা বা ঠাণ্ডা জলের প্রবাহে হঠাৎ হ্রাস, কন্ট্রোলার কম্প্রেসারকে ঢেউয়ের এলাকায় প্রবেশ করতে বাধা দেওয়ার জন্য প্রতিরক্ষামূলক আনলোডিং এবং অ্যালার্ম ফাংশনগুলিকে অগ্রাধিকার দেয়।

মডেল নির্বাচন এবং কর্মক্ষমতা রেটিং

চিলারের জন্য আদর্শ নির্বাচন শর্তের উপর ভিত্তি করে:

ঠান্ডা জলের খাঁড়ি/আউটলেট তাপমাত্রা: 12℃ / 7℃

কুলিং ওয়াটার ইনলেট/আউটলেট তাপমাত্রা: 30℃ / 35℃

পরিবেষ্টিত তাপমাত্রা: 35 ℃

এই অবস্থার অধীনে, ইউনিটের শীতল ক্ষমতা পরিসীমা সাধারণত 300 কিলোওয়াট থেকে 2000 কিলোওয়াট কভার করে।

ইন্টিগ্রেটেড পার্ট-লোড মান (IPLV) নির্বাচিত মডেল এবং অপারেটিং অবস্থার উপর নির্ভর করে 8.0-9.5 এ পৌঁছাতে পারে।

প্রকৃত শীতল করার ক্ষমতা এবং শক্তি দক্ষতা সাইটের অবস্থা অনুযায়ী পরিবর্তিত হয়। নির্বাচন প্রক্রিয়া চলাকালীন, Lynxcool প্রকল্পের তথ্য মূল্যায়ন করে যার মধ্যে রয়েছে:

ইনস্টলেশনের স্থানে বার্ষিক গড় ভেজা-বাল্ব তাপমাত্রা

কুলিং টাওয়ার ডিজাইন প্যারামিটার

বার্ষিক ঠাণ্ডা জল লোড বিতরণ

অপারেটিং সময়সূচী এবং লোড বৈশিষ্ট্য

এই প্যারামিটারগুলি প্রতিটি প্রকল্পের জন্য সবচেয়ে উপযুক্ত চিলার কনফিগারেশন নির্ধারণ করতে ব্যবহৃত হয়।

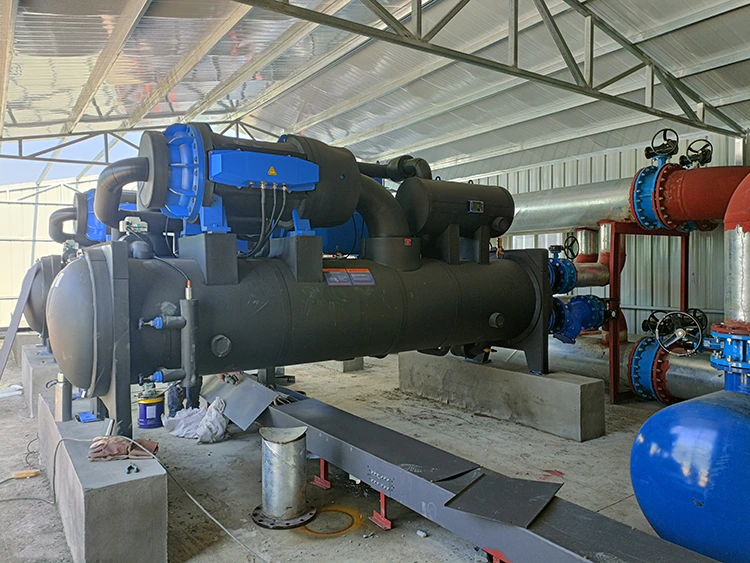

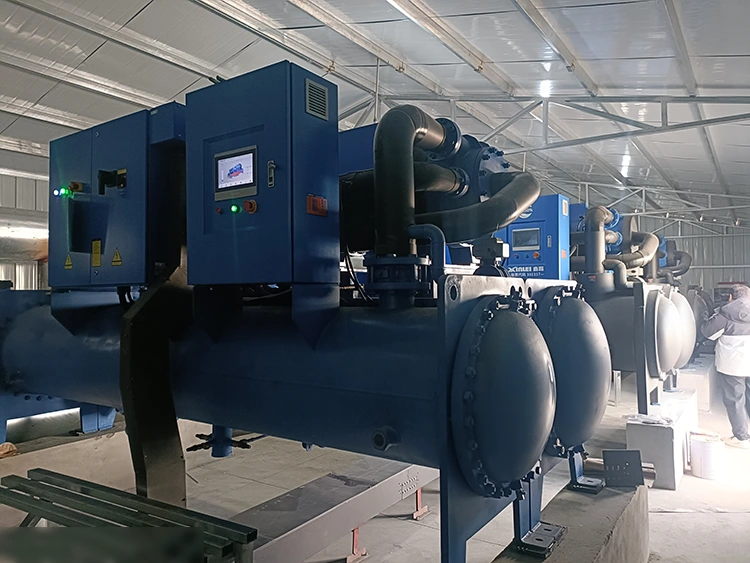

ইনস্টলেশন শর্তাবলী এবং মেশিন রুম প্রয়োজনীয়তা

প্রথাগত স্ক্রু চিলারের তুলনায়, চৌম্বকীয় লেভিটেশন সেন্ট্রিফিউগাল চিলারগুলির ইনস্টলেশন ফাউন্ডেশনের জন্য কম প্রয়োজনীয়তা রয়েছে।

অ-যোগাযোগ চৌম্বকীয় ভারবহন কাঠামোর কারণে, অপারেশন চলাকালীন কম্পন সংক্রমণ অত্যন্ত কম। গতিশীল এবং স্ট্যাটিক উভয় লোড হ্রাস করা হয়, যা ইউনিটটিকে কঠোর কম্পন নিয়ন্ত্রণের প্রয়োজনীয়তা সহ প্রকল্পগুলির জন্য উপযুক্ত করে তোলে।

কমপ্যাক্ট কাঠামো ইউনিটটিকে কম ইনস্টলেশন স্থান দখল করতে দেয়। একই শীতল ক্ষমতার অধীনে, প্রচলিত স্ক্রু চিলার সিস্টেমের তুলনায় পায়ের ছাপ প্রায় 30%-40% কমানো যেতে পারে।

প্রস্তাবিত মেশিন রুম পরিষ্কার উচ্চতা সাধারণত 3.5-4.5 মিটার। ইউনিটের চারপাশে পর্যাপ্ত রক্ষণাবেক্ষণের ছাড়পত্র সংরক্ষিত করা উচিত, এবং হিট এক্সচেঞ্জার টিউব অপসারণ এবং পরিষেবা দেওয়ার জন্য বাষ্পীভবন এবং কনডেন্সারের উভয় প্রান্তে পর্যাপ্ত স্থান সরবরাহ করা উচিত।

শীতল জল এবং ঠান্ডা জলের সংযোগগুলি স্ট্যান্ডার্ড ফ্ল্যাঞ্জ সংযোগ ব্যবহার করে। চালানের আগে, ইউনিটটি আংশিকভাবে রেফ্রিজারেন্ট দিয়ে চার্জ করা হয় এবং প্রতিরক্ষামূলক নিষ্ক্রিয় গ্যাস দিয়ে ভরা হয়। ইনস্টলেশনের পরে, অবশিষ্ট রেফ্রিজারেন্ট যোগ করা হয়, সিস্টেম কমিশনিং দ্বারা অনুসরণ করা হয়।

রক্ষণাবেক্ষণের সময়সূচী এবং পরিদর্শনের প্রয়োজনীয়তা

ম্যাগনেটিক লেভিটেশন সেন্ট্রিফিউগাল চিলার ইউনিটের রুটিন রক্ষণাবেক্ষণের মধ্যে প্রধানত অন্তর্ভুক্ত রয়েছে:

সাপ্তাহিক পরিদর্শন:

ঠাণ্ডা জল এবং ঠান্ডা জলের ইনলেট/আউটলেট তাপমাত্রা পরীক্ষা করুন

ইনলেট এবং আউটলেট জল মধ্যে তাপমাত্রা পার্থক্য পরীক্ষা করুন

মাসিক পরিদর্শন:

বৈদ্যুতিক টার্মিনালের নিবিড়তা পরীক্ষা করুন

টাচস্ক্রিন অপারেশন রেকর্ড এবং অ্যালার্ম ইতিহাস পর্যালোচনা করুন

ত্রৈমাসিক পরিদর্শন:

ইভাপোরেটর এবং কনডেন্সার ওয়াটার সাইড জুড়ে প্রেসার ড্রপ চেক করুন

চাপ কমে গেলে প্রাথমিক মানের 15% ছাড়িয়ে গেলে হিট এক্সচেঞ্জারগুলি পরিষ্কার করুন

আধা-বার্ষিক পরিদর্শন:

তাপমাত্রা এবং চাপ সেন্সর সঠিকতা ক্রমাঙ্কন

ঠাণ্ডা পানির ফিল্টার পরিষ্কার করুন

বার্ষিক পরিদর্শন:

প্রয়োজনে ঠান্ডা জল এবং ঠান্ডা জল প্রতিস্থাপন করুন

জলের গুণমান পরীক্ষা করুন

বৈদ্যুতিক উপাদানগুলির বার্ধক্যের অবস্থা পরীক্ষা করুন

চৌম্বক ভারবহন সিস্টেমে নিয়মিত তেল প্রতিস্থাপন বা তৈলাক্তকরণের প্রয়োজন হয় না। ভারবহন অবস্থান এবং অপারেটিং অবস্থা ক্রমাগত নিয়ন্ত্রক দ্বারা নিরীক্ষণ করা হয়. অস্বাভাবিক অবস্থা দেখা দিলে, সিস্টেমটি একটি অ্যালার্ম তৈরি করে এবং পেশাদার প্রযুক্তিবিদরা নিবেদিত পরিষেবা সরঞ্জাম ব্যবহার করে রোগ নির্ণয় করতে পারেন।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

ডেটা সেন্টার কুলিং

ডেটা সেন্টারগুলি সারা বছর অবিচ্ছিন্নভাবে কাজ করে এবং কঠোর শক্তি দক্ষতার প্রয়োজনীয়তার সাথে স্থিতিশীল শীতল কর্মক্ষমতা প্রয়োজন।

চৌম্বকীয় লেভিটেশন সেন্ট্রিফুগাল চিলার আংশিক লোড অবস্থার অধীনে উচ্চ দক্ষতার কারণে ডেটা সেন্টার কুলিং সিস্টেমের জন্য উপযুক্ত। এর অপারেটিং বৈশিষ্ট্যগুলি আইটি সরঞ্জামগুলির পরিবর্তনশীল লোড প্যাটার্নের সাথে মেলে, যা বার্ষিক শীতল শক্তি খরচ কমাতে এবং সামগ্রিক ডেটা সেন্টারের শক্তি কর্মক্ষমতা উন্নত করতে সহায়তা করে।

ফার্মাসিউটিক্যাল এবং বায়োটেক ম্যানুফ্যাকচারিং

ফার্মাসিউটিক্যাল উৎপাদন এলাকায় সুনির্দিষ্ট ঠাণ্ডা পানির তাপমাত্রা নিয়ন্ত্রণ এবং নির্ভরযোগ্য ক্রমাগত অপারেশন প্রয়োজন।

ম্যাগনেটিক লেভিটেশন সেন্ট্রিফিউগাল চিলার ইউনিট ±0.5℃ এর মধ্যে ঠান্ডা জলের আউটলেট তাপমাত্রা নিয়ন্ত্রণের সঠিকতা বজায় রাখতে পারে। কন্ট্রোল সিস্টেম স্ট্যান্ডবাই অপারেশন এবং সমন্বিত নিয়ন্ত্রণ যুক্তি সহ একাধিক ইউনিট কনফিগারেশন সমর্থন করে, সমালোচনামূলক উত্পাদন পরিবেশের জন্য সিস্টেমের নির্ভরযোগ্যতা উন্নত করতে।

খাদ্য প্রক্রিয়াকরণ এবং কোল্ড চেইন লজিস্টিকস

খাদ্য প্রক্রিয়াকরণ সুবিধা এবং কোল্ড স্টোরেজ গুদামগুলির জন্য প্রায়ই একাধিক তাপমাত্রার রেঞ্জ জুড়ে হিমায়ন ব্যবস্থার প্রয়োজন হয়।

Lynxcool-এর রেফ্রিজারেশন সিস্টেম ডিজাইনের ক্ষমতা, বাষ্পীভবন, কনডেনসার এবং এয়ার কুলার নির্বাচন সহ, ম্যাগনেটিক লেভিটেশন সেন্ট্রিফিউগাল চিলার ইউনিটকে বহু-তাপমাত্রা কুলিং সিস্টেমে একত্রিত করা যেতে পারে।

বড় কোল্ড চেইন লজিস্টিক সেন্টারের জন্য, ইউনিটের কম অপারেটিং শব্দ গুদাম কর্মীদের এবং দৈনন্দিন কাজকর্মের উপর প্রভাব কমাতে সাহায্য করে।

প্লাস্টিক এবং রাবার প্রক্রিয়াকরণ

ইনজেকশন ছাঁচনির্মাণ মেশিন এবং এক্সট্রুশন সরঞ্জাম ছাঁচ শীতল এবং প্রক্রিয়া তাপমাত্রা নিয়ন্ত্রণের জন্য স্থিতিশীল ঠান্ডা জল সরবরাহ প্রয়োজন।

দীর্ঘমেয়াদী ক্রমাগত অপারেশন চলাকালীন, চৌম্বকীয় লেভিটেশন চিলার রেফ্রিজারেশন সার্কিটের অভ্যন্তরে তেল দূষণ ছাড়াই ধারাবাহিক তাপ স্থানান্তর কার্যকারিতা বজায় রাখে, স্থিতিশীল ছাঁচের তাপমাত্রা নিয়ন্ত্রণ এবং পণ্যের মাত্রিক নির্ভুলতা নিশ্চিত করতে সহায়তা করে।

বড় বাণিজ্যিক ভবন এবং জেলা কুলিং সিস্টেম

শপিং মল, অফিস বিল্ডিং, হাসপাতাল, বিমানবন্দর এবং অন্যান্য বৃহৎ পাবলিক সুবিধাগুলি সাধারণত সারা দিন জুড়ে শীতল লোডের উল্লেখযোগ্য পরিবর্তন অনুভব করে।

চৌম্বকীয় লেভিটেশন সেন্ট্রিফিউগাল চিলার বিভিন্ন লোড অবস্থার অধীনে ক্ষমতাকে মসৃণভাবে সামঞ্জস্য করতে পারে, দিনে উচ্চ-লোডের সময় এবং রাতের কম-লোডের সময় উভয় সময়েই কার্যকর অপারেশন প্রদান করে।

Lynxcool প্রজেক্ট ডেলিভারি প্রক্রিয়া

প্রকৃত প্রকল্প বাস্তবায়নে, Lynxcool শুধুমাত্র যন্ত্রপাতি সরবরাহ না করে সম্পূর্ণ কুলিং সিস্টেম সলিউশনের অংশ হিসেবে ম্যাগনেটিক লেভিটেশন সেন্ট্রিফিউগাল চিলার ইউনিট প্রদান করে।

বিল্ডিং টাইপ, এইচভিএসি বা প্রক্রিয়া কুলিং প্রয়োজনীয়তা, আনুমানিক কুলিং লোড এবং স্থানীয় জলবায়ু পরিস্থিতি সহ গ্রাহকের প্রাথমিক প্রকল্প তথ্য পাওয়ার পর, Lynxcool-এর ইঞ্জিনিয়ারিং দল সিস্টেম লোড গণনা এবং সরঞ্জাম নির্বাচন করে।

চিলার মডেল নিশ্চিত হওয়ার পরে, ইঞ্জিনিয়ারিং দল ঠান্ডা জলের ব্যবস্থা, শীতল জলের ব্যবস্থা, পাম্প নির্বাচন, সম্প্রসারণ ট্যাঙ্ক নির্বাচন, এবং পাইপলাইন নিরোধক方案 ডিজাইন সম্পূর্ণ করে এবং সম্পূর্ণ নির্মাণ অঙ্কন সরবরাহ করে।

উত্পাদন পর্যায়ে, Lynxcool অনুমোদিত প্রযুক্তিগত বৈশিষ্ট্য অনুযায়ী সরঞ্জাম উত্পাদন এবং উপাদান প্রস্তুতি সমন্বয় করে। চাপ পাইপলাইন ইনস্টলেশন এবং যান্ত্রিক-বৈদ্যুতিক ইনস্টলেশন ক্ষমতা সহ যোগ্যতাসম্পন্ন ইঞ্জিনিয়ারিং দল দ্বারা ইনস্টলেশন বাহিত হয়।

অন-সাইট ইনস্টলেশন প্রক্রিয়া অন্তর্ভুক্ত:

• হিমায়ন এবং জলের পাইপ সংযোগ
• বৈদ্যুতিক তারের
• সিস্টেম ফ্লাশিং
• হাইড্রোলিক চাপ পরীক্ষা
• ভ্যাকুয়াম টেস্টিং

কমিশনিংয়ের সময়, প্রযুক্তিবিদরা রেফ্রিজারেন্ট চার্জিং, প্যারামিটার সেটিং, কন্ট্রোল লজিক ভেরিফিকেশন এবং লোড টেস্টিং সম্পূর্ণ করেন।

সমস্ত অপারেটিং সূচকগুলি ডিজাইনের প্রয়োজনীয়তাগুলি পূরণ করার পরে, অপারেশন প্রশিক্ষণ এবং রক্ষণাবেক্ষণ নির্দেশিকা সহ সিস্টেমটি গ্রাহকের কাছে হস্তান্তর করা হয়।

সরঞ্জাম নির্বাচন থেকে কমিশনিং পর্যন্ত সম্পূর্ণ প্রকৌশল সহায়তার মাধ্যমে, Lynxcool গ্রাহকদের বাণিজ্যিক, শিল্প এবং প্রক্রিয়া শীতলকরণ অ্যাপ্লিকেশনের জন্য স্থিতিশীল এবং দক্ষ ঠাণ্ডা জলের ব্যবস্থা তৈরি করতে সহায়তা করে।
